Re: 900 L de Benoît

Message par Benoit_t le Sam 20 Fév 2016 - 15:05

moiducat9 a écrit:y'a trop de truc qui traine sur le sable Mr. Green

Y en aura moins ce soir après votre passage Mr. Green

PS : j'ai changé le titre du sujet car j'avais revu à la hausse les dimension du bac qui ne fait pas 830 mais 897 L.
avatar
Benoit_t
Rivière
Rivière

Masculin
Age : 30
Date d'inscription : 09/10/2006
Nombre de messages : 425
Localisation : Chemillé

Revenir en haut Aller en bas

Re: 900 L de Benoît

Message par Benoit_t le Sam 20 Fév 2016 - 16:00

Ci-dessous quelques photographies illustrées de l'aspect "technique" :

Une vue du meuble et de la rampe led :



Une vue de coté de la rampe et du refuge (merci à Denis pour l'aide sur la fabrication de la rampe et pour la partie carte électronique permettant de piloter) :



Une vue de la décantation



Une vue du refuge (avec un bébé Kauderni né chez Benji)




Pour synthétiser la philosophie de ce nouveau bac, je voulais quelque chose de sécurisé (installation électrique notamment), avec tout le matériel simple d'accès, une installation silencieuse (c'est le cas avec le meuble dont toutes les faces sont doublées de mousse acoustique de 3 cm).

La rampe led est piloté par un programme que j'ai conçu dans le cadre d'un projet avec Denis, avec la carte électronique du projet initié par Denis et Jérémy Colin. Faute de temps et ma santé étant précaire, les développements seront poursuivis par d'autre personnes (la partie logicielle concernant la visualisation). La version Beta actuelle que j'ai codé tourne très bien sur mon bac et gère l'éclairage avec comme canaux gérés indépendamment :

- leds Cree XPG R2 6500 K  et Luxeon Lime Jaune / Vert ( 4 canaux pour pouvoir simuler les passages de nuages)
- leds Cree XTE Royal blue ( 4 canaux pour pouvoir simuler les passages de nuages),
- leds violet / UV,
- leds rouges,
- leds 100W 30000K (8 canaux),
- leds blanches refuge,
- leds bleues / rouges refuge.

Cela fait quand même 20 canaux d'éclairage gérés par le programme avec simulateur météo (passages de nuages avec diminution d'intensité basées sur des statistique météo réelles, macro (saisons au sens strict) et micro saisonnalité (semaines de mauvais temps, etc.), levé et couché de soleil dynamique avec reproduction du spectre matin et soir (plus rouge).

Les leds 100W sont coulissables et orientables pour ne plus avoir de zone d'ombre dans le bac. Merci à Denis pour l'idée et pour l'aide à la réalisation.

Le programme gère aussi les relais : possibilité de couper du matériel depuis le programme (accessible depuis l'ordinateur ou sur smartphone / tablette).

Le programme gère aussi les inondations (capteur au sol) et envoi un mail d'alerte s'il y a de l'eau par terre (sensibilité suffisante pour détecter non seulement de l'eau de mer mais aussi de l'eau osmosée).

Le programme mesure dynamiquement le pH et la température (et envoi un mail d'alerte si les valeurs sont hors de la norme).

Ces fonctionnalités sont un sous ensemble de celles gérés par le programme (fonctionnalités retenues à la base par Denis et Jérémy dans le cadre du Projet Récifal X).

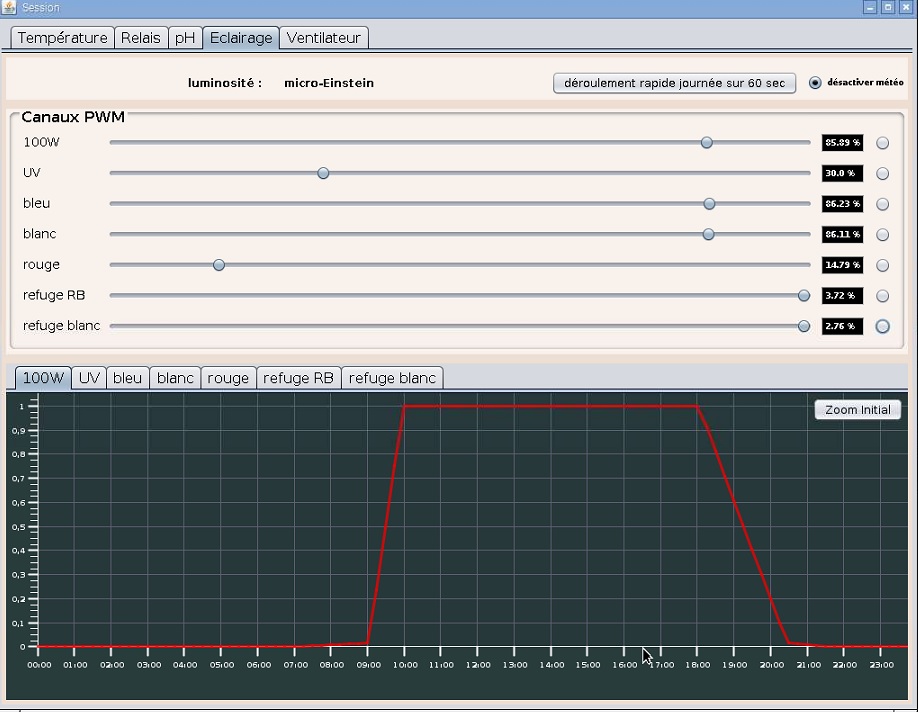

Une petite capture d'écran de la version Beta du programme tournant chez moi :

" />
avatar
Benoit_t
Rivière
Rivière

Masculin
Age : 30
Date d'inscription : 09/10/2006
Nombre de messages : 425
Localisation : Chemillé

Revenir en haut Aller en bas

Re: 900 L de Benoît

Message par yvon le Sam 20 Fév 2016 - 20:45

superbe beau travail
avatar
yvon
Océan
Océan

Masculin
Age : 46
Date d'inscription : 30/06/2007
Nombre de messages : 5289
Localisation : 49610 murs - érigné

http://nouveau-souffle-anim.bbactif.com/

Revenir en haut Aller en bas

Re: 900 L de Benoît

Message par yan le Dim 21 Fév 2016 - 22:12

beau travail

yan
Goutte d'eau
Goutte d'eau

Masculin
Age : 35
Date d'inscription : 16/02/2016
Nombre de messages : 9
Localisation : Corzé

Revenir en haut Aller en bas
